平屋顶的排水

    平屋顶的排水

    屋顶

    屋顶(从下到上)主要由结构层、找平层、隔汽层、找坡层、隔热层(保温层)、找平层、结合层、防水层、保护层等部分组成。

    1.屋顶的类型

    归纳起来大致可分为三大类：平屋顶、坡屋顶和曲面屋顶。     (1)平屋顶

    平屋顶是指屋面坡度在10%以下的屋顶，最常用的排水坡度为2%～3%。这种屋顶具有屋面面积小、构造简便的特点，但需要专门设置屋面防水层。这种屋顶是多层房屋常采用的一种形式。

    (2)坡屋顶

    坡屋顶是指屋面坡度在10%以上的屋顶。包括单坡、双坡、四坡、歇山式、折板式等多种形式。这种屋顶的屋面坡度大，屋面排水速度快。其屋顶防水可以采用构件自防水(如平瓦、石棉瓦等)的防水形式。

    (3)曲面屋顶

    屋顶为曲面，如球形、悬索形、鞍形等。这种屋顶施工工艺较复杂，但外部形状独特。

    2.平屋顶的构造

    (1)平屋顶排水

    1)平屋顶起坡方式。要使屋面排水通畅，平屋顶应设置不小于1%的屋面坡度。形成这种坡度的方法有两种：第一是材料找坡，也称垫坡。这种找坡法是把屋顶板平置，屋面坡度由铺设在屋面板上的厚度有变化的找坡层形成。设有保温层时，利用屋面保温层找坡;没有保温层时，利用屋面找平层找坡。找坡层的厚度最薄处不小于20mm，平屋顶材料找坡的坡度宜为2%。第二种方法是结构起坡，也称搁置起坡。把顶层墙体或圈梁、大梁等结构构件上表面做成一定坡度，屋面板依势铺设形成坡度，平屋顶结构找坡的坡度宜为3%。
    2)平屋顶排水方式。可分为有组织排水和无组织排水两种方式。有组织排水时，宜采用雨水收集系统。

    **建筑屋面宜采用内排***层建筑屋面宜采用有组织外排水;低层建筑及檐高小于10m的屋面，可采用无组织排***跨及汇水面积较大的屋面宜采用天沟排水，天沟找坡较长时，宜采用中间内排水和两端外排水。

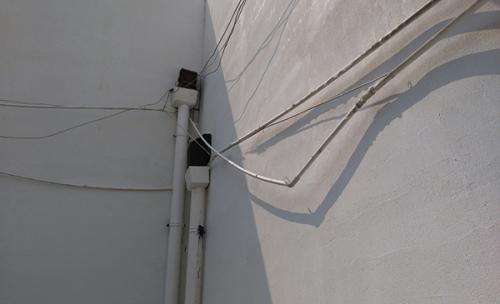

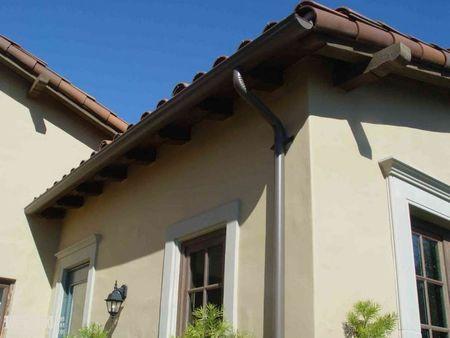

    3)屋面落水管的布置。屋面落水管的布置量与屋面集水面积大小、每小时最大降雨量、排水管管径等因素有关。它们之间的关系可用下式表示：

    F=438D2/H(2.1.1)

    式中

    F——单根落水管允许集水面积(水平投影面积，m2);

    D——落水管管径(cm，采用方管时面积可换算);

    H——每小时最大降雨量(mm/h，由当地气象部门提供)
   某地H=145mm/h，落水管径D=10cm，每个落水管允许集水面积为：

    F=(438×102)/145=302.07(m2)

    若某建筑的屋顶集水面积(屋顶的水平投影面积)为1000m2.则至少要设置4根落水管。在工程实践中，落水管间的距离(天沟内流水距离)以10～15m为宜。当计算间距大于适用距离时，应按适用距离设置落水管;当计算间距小于适用间距时，按计算间距设置落水管。
